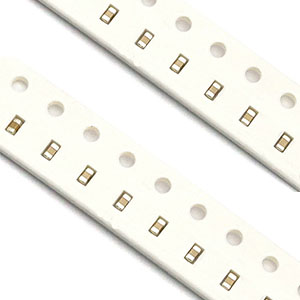

三星貼片電容常用三類介質分別為NPO(C0G)、X7R、X5R,這三類電容特點和適用哪些電路?下面為你一一解答。
三星貼片電容的一類,為溫度補償型NP0介質,NPO又名C0G電氣性能最穩定,基本上不隨溫度、電壓、時間的改變,屬超穩定型、低損耗電容材料類型,適用在對穩定性、可靠性要求較高的高頻、特高頻、甚高頻電路中。
二類為高介電常數型X7R介質,X7R是一種強電介質,因而能制造出容量比NP0介質更大的電容器。這種電容器性能較穩定,隨溫度、電壓時間的改變,其特有的性能變化并不顯著。適用在隔直、耦合、傍路、濾波電路及可靠性要求較高的中高頻電路中。
三類為X5R介質,X5R具有較高的介電常數,常用于生產比容較大、標稱容量較高的大容量電容器產品。但其容量穩定性較X7R,容量、損耗對溫度、電壓等測試條件較敏感,主要用在電子整機中的振蕩、耦合、濾波及傍路電路中 。
